供应SOUTHCHIP/南芯SC81531AQ，采用QFN4*4-22L封装，原装現货，深圳热销中，欢迎致电！

产品描述

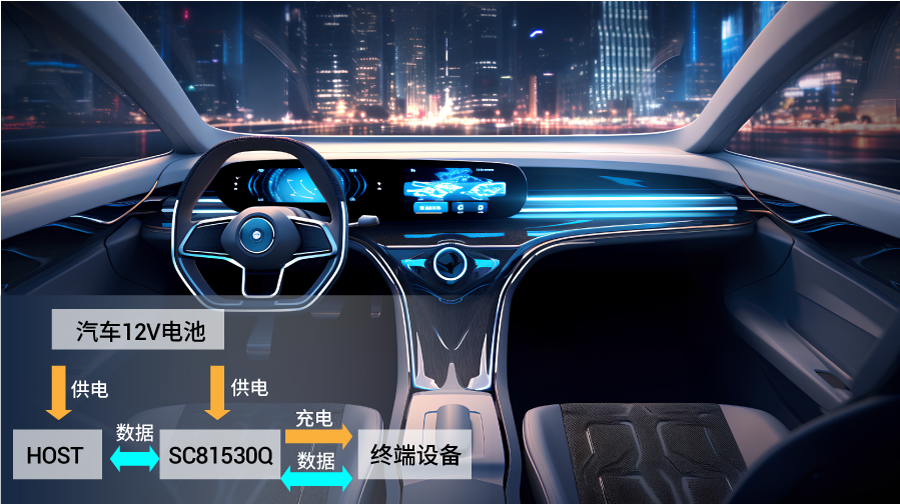

SC81531是一款集成同步降压稳压器和USB限流开关的USB充电芯片，支持BC1.2 CDP和TypeC DFP模式充电协议，支持A口和C口充电，已通过车规级AEC-Q100ren证、通过苹果MFIren证测试、通过USB-IF Type-Cren证、集成多种协议，整体峰值效率高达94.1%。SC81531能够满足车载电子设备对电源的需求，可广泛应用于座舱、车载有线充等领域。

产品特征

● SC81531符合汽车应用AEC-Q100标准：

• 温度等级1:TA范围：-40℃至125℃

● 通过苹果MFIren证测试

● 通过USB-IF Type-Cren证

● 集成同步降压转换器：

3.8V至36V连续工作输入范围，40Vjue对耐压

开关频率从200kHz到2.2MHz可调

展频功能

外部时钟同步功能

集成52.5mΩ/30.5mΩ开关功率FET

可选择PFM和FPWM模式

● 集成多种协议：

• 支持BC1.2 CDP模式

• 支持USB Type-C DFP模式

• 集成1000MHz带宽的USB2.0数据开关

• C口和A口jing确的输出电流保护

• 集成23mΩ导通电阻的USB开关

● 线损补偿

● Buck变换器和USB开关的输出短路保护

● USB_OUT、DP/DM、CC1/CC2引脚对电池短路保护

● 故障指示功能--指示OCP、OVP（USB_IN）、OTP、USB_OUT/DP/DM/CC1/CC2对电池短路

● USB_OUT/CC1/CC2/DP/DM引脚可通过+8kV IEC 61000-4-2接触放电，+15kV IEC 61000-4-2空气放电
