深圳热销中，微源半导体LP7804TQVF，六合一耳机充电仓专用芯片，采用QFN16封装。更多型号欢迎到店铺查看或来电咨询！

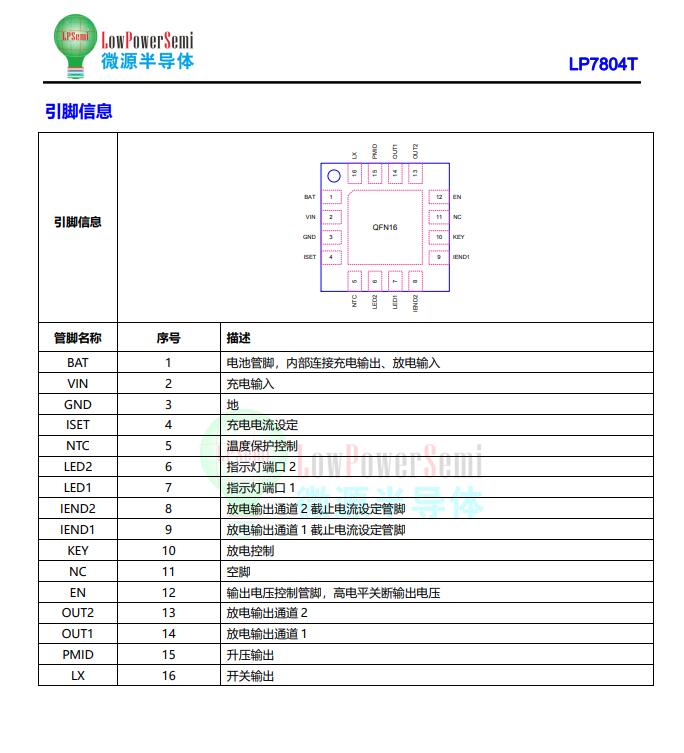

产品概述

LP7804T集成了线性充电模块和同步升压放电模块，带状态指示灯显示，支持边充边放，具有负载检测功能。放电模块提供过流、短路、过温等多种异常保护，可以有效保护电池及系统安全。

充电模式
LP7804T内部集成了完整的线性充电模块，对电池进行涓流、恒流和恒压充电。
放电模式
LP7804T提供同步升压模块作为放电输出，集成功率MOS。当芯片检测到负载插入（检测电流为10uA），升压模块开始工作，OUT端输出5.15V（两通道功能相同）。当放电电流减小至截止电流（通过IBF设定）以下并持续16s后，升压模块停止工作，此时芯片会将OUT端维持在待机电压2.7V，直到再次检测到负载插入或KEY检测到按下信号，升压模块才会重新启动。
放电欠压保护
LP7804T支持电池边充边放，为防止电池在涓流充电阶段同时输出大电流，导致电池电压越充越低，放电
部分设有输入欠压检测。当VBAT降低至3.0V以下时，放电输出不升压。当VBAT<3.3V时，进行负载识别后不会自动开启升压，只有当VBAT>3.3V时，升压功能才会正常启动。
LED指示灯显示
LP7804T采用4颗LED灯来表示充放电状态，4颗指示灯分别对应电池电量的25%、50%、75%、100%。当适配器接入，电池处于充电状态，随电池电压的上升，电量指示灯由熄灭依次进入闪烁、常亮状态，表示充电进度。当升压模块工作，电池处于放电状态，随电池电压下降，电量指示由常亮灯依次熄灭，直至电池电压低于3.3V时对应25%电量的指示灯闪烁，表示电池剩余电量。在未接适配器，且升压模块未开启时，所有指示灯均熄灭

温度保护
LP7804T的NTC管脚用于充电部分的电池高低温保护设定。通过接热敏电阻至VIN与GND分压，使该管脚电压VNTC与温度对应。当VNTC处于高温保护电压阈值与低温保护电压阈值之间时，充电工作。处于阈值之外说明温度过高或过低，芯片会关断充电部分以保护芯片及电池。NTC管脚悬空时默认充电工作。
