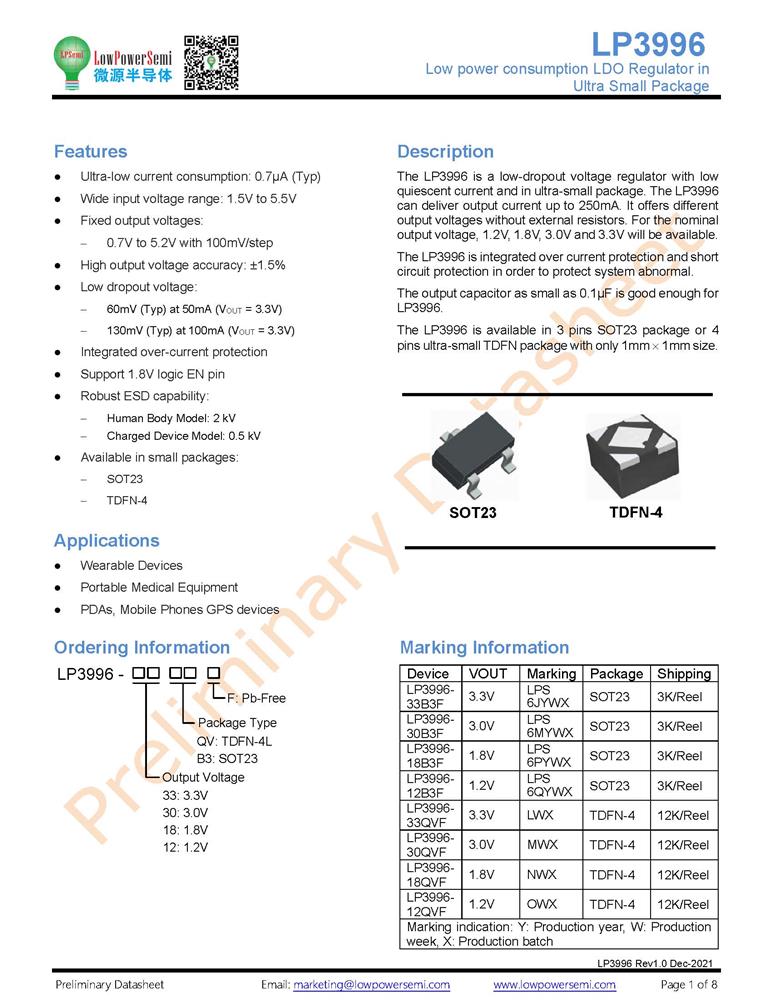

微源半导体LP3996，超小型封装低功耗LDO稳压器，采用SOT23/DFN4(1*1)封装，可应用在可穿戴设备、便携式医疗设备、PDA、移动电话和GPS设备。更多型号欢迎到店铺查看或来电咨询！

功能说明
概述
LP3996是一款低压差稳压器，具有超低电流消耗。它具有固定的输出电压和良好的瞬态性能。该产品采用1mm x 1mm TDFN-4超小包装。

可选输出电压

只要输入电压高于VOUT（NOM）+VDROP，该产品就会输出固定电压。输出电压VOUT（NORM）可以从0.7V到5.2V（100mV/步）之间选择，并且可以提供高达200mA的负载电流。

启用功能

EN引脚是一个与1.2V控制逻辑兼容的有源高逻辑输入引脚。当EN引脚连接为低电平时，内部电源元件关闭。
当EN引脚被拉高时，LP3996将被激活，并根据设置输出电压。自动放电
LP3996具有快速放电功能。当通过下拉EN引脚禁用设备时，放电电阻器连接在OUT和GND之间。电阻为1kΩ（典型值）。

自动放电
LP3996具有快速放电功能。当通过下拉EN引脚禁用设备时，放电电阻器连接在OUT和GND之间。电阻为1kΩ（典型值）。

过电流保护
当检测到过电流事件达到300mA（典型值）时，该设备具有限流功能，输出电压将相应下降。在重载条件下，电流限制值将随着输出电压的下降而降低。如果输出对地短路，电流限制值将恢复到较小的50mA，如电气特性表所示。
