代理JSCJ/长晶科技CJ9311T6，1.1A 1.2MHz同步升压转换器，采用SOT-23-6L封装。原装现货热销中，深圳市内可送货上门！更多产品欢迎到店铺查看或来电咨询！

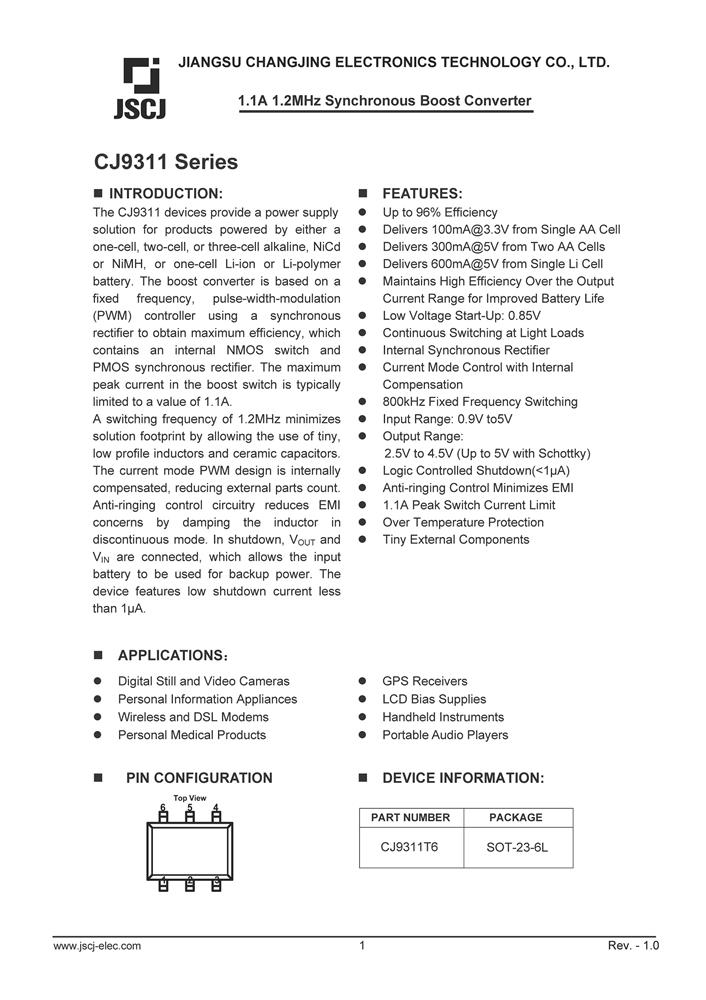

芯片概述

CJ9311设备为单节、两节或三节碱性、NiCd或NiMH电池，或单节锂离子或锂聚合物电池供电的产品提供电源解决方案。升压转换器基于固定频率、脉宽调制（PWM）控制器，使用同步整流器获得zui大效率，其中包含内部NMOS开关和PMOS同步整流器。升压开关中的zui大峰值电流通常限制在1.1A的值。
1.2MHz的开关频率允许使用微小、低轮廓的电感器和陶瓷电容器，从而zui大限度地减少了解决方案的占地面积。
电流模式PWM设计采用内部补偿，减少了外部零件数量。抗振铃控制电路通过在不连续模式下阻尼电感器来减少EMI问题。在关机时，VOUT和VIN连接，这允许输入电池用作备用电源。该设备具有小于1μA的低关断电流。

芯片参数

输入电压：VIN-0.3~7V
SW电压：-0.3~7V
SHDN电压：-0.3~7V
FB电压：-0.3~6V
输出电压：-0.3~7V
SW峰值吸收电流：1500mA
功耗：400mW
工作虚拟结温度范围：125℃
储存温度范围：-40~%2B125℃
引线温度（焊接，10秒）：260℃
人体模型（HBM）ESD额定值：2000V
机器型号-（MM）ESD额定值：200V
