SC3022x是一款高频率反激式PWM控制器(QR / DCM)。SC3022x集成了高压电流源，具有x-cap放电功能。在启动时提供电流，正常运行时关闭。可以获得超低的待机功耗。SC3022x提供自适应开关频率折返功能，从而在整个负载范围内实现更高的效率。SC3022x工作在在QR和DCM模式时，开关管在谷底开通，以此来达到更高的效率。在空载时，IC将以突发模式运行，以减少功耗。SC3022x具有低启动电流、快速启动、低待机功耗等功能。突发模式具有极低的运行电流，显著降低待机功耗，从而满足效率规范。SC3022x集成了分段供电控制电路，特别适用于输出电压范围宽的应用，能够有效的的降低功耗，同时大大减少外围设备数量。SC3022x集成了自适应过电流保护(AOCP)，它可以在原边控制z大的输出电流。AOCP是专门为USB-PD方案、PD控制器设计的，包括SC21xx系列。AOCP可以降低二次同步整流的电流应力。SC3022x提供全面的保护，以防止电路在不正常情况下受到损坏。此外，还具有抖频和智能驱动功能可使噪声z小化，从而改善EMI的性能。

SC3022系列功能表：

A: Auto-recovery

Y: The feature is enabled

/ : The feature is not enabled

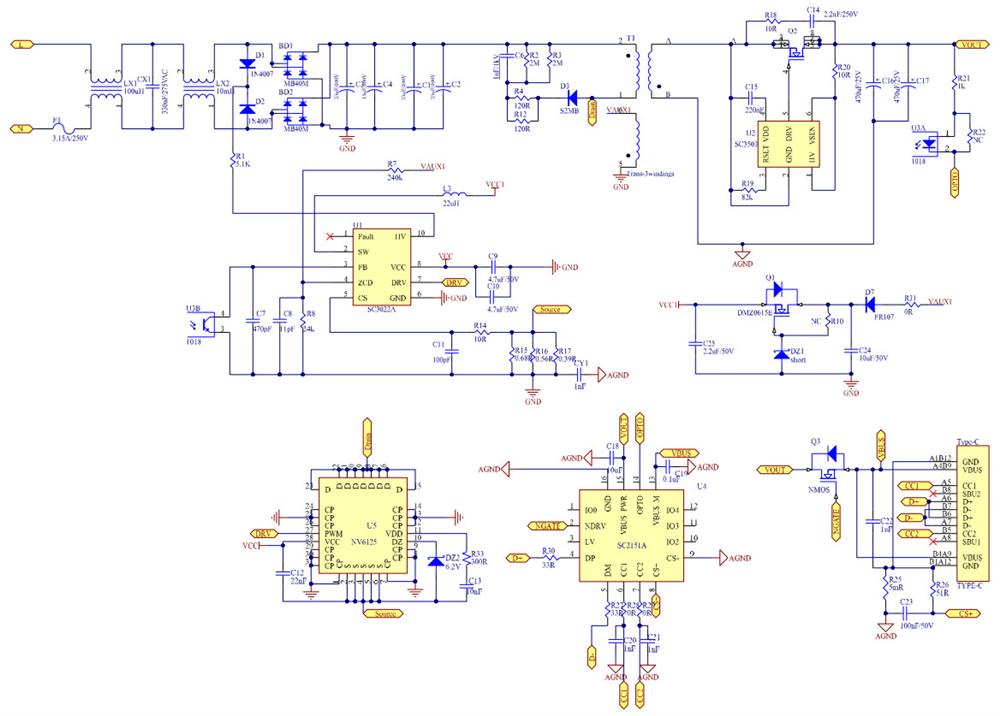

典型应用框图

功能

集成高压启动电路，Brown in/out检测

集成x-cap放电功能

内部软启动

集成分段供电控制电路适用于超宽输出范围

突发模式和故障模式：超低的工作电流

自适应过流保护

自适应环路增益补偿

抖频改善EMI性

驱动能力：+200mA/-600mA

QR模式和DCM模式：谷底开关

Burst模式：轻载或空载

内置过温保护

OTP支持支持外部NTC

全面保护

VDD过压保护

VDD欠压锁定

逐周期限流保护

双重过流保护

输出过压保护

输出短路保护

过载保护

SSOP 10封装

应用

USB-PD和QC充电器

应用AC-DC的移动设备
