南芯 SC3001ASBER SOT-23-6 高性能反激式PWM USB-PD控制器

SC3001x是一种高性能、多模式反激式PWM控制器(CCM / QR / DCM)。SC3001x具备自适应开关频率折返功能，在整个负载的范围内获得更高的效率。在重载或满载时，它的工作频率可达z大的开关频率。当负载减少时,系统降低工作频率，非连续模式下通过谷底导通来获得高效率。在空载时，IC会在低功耗模式，从而降低系统的待机功耗。 SC3001x具有低启动电流、快速启动、低待机功耗的功能。待机模式只需要极低的(185uA) 运行电流，从而满足系统需求。SC3001x集成自适应过电流保护(AOCP)功能，它可以在初级端控制z大的输出电流。AOCP适用于USB-PD充电器，结合譬如SC21xx系列等构成成套解决方案，AOCP可以减少极端情况下二次同步整流的电流应力。SC3001x提供全面的保护，以防止电路在不正常情况下受到损坏。此外，还具有抖频和智能驱动功能可使噪声z小化，从而改善EMI的性能。

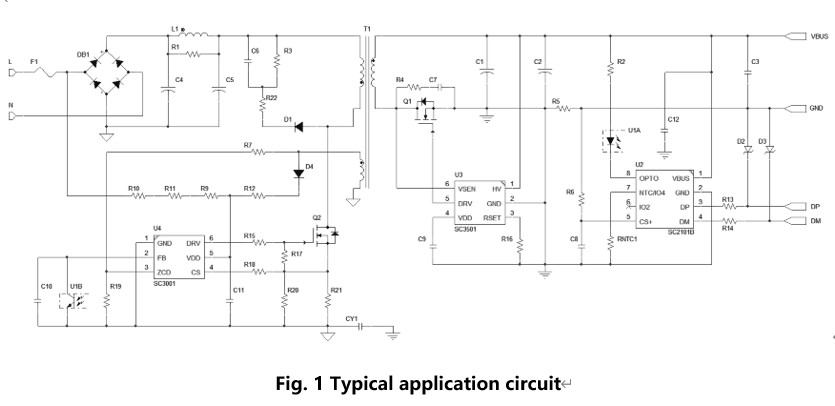

典型应用框图：

功能

内部软启动

高效率

CCM模式：重载或低线电压

QR模式：谷底导通

Burst模式：轻载或空载

自适应环路增益补偿

驱动能力：300mA/ -600mA

全面保护

VDD过压保护

VDD欠压锁定

逐周期限流保护

双重过流保护

输出过压保护

自适应输出过流保护

过载保护

Brown in/out自动恢复

SOT 23-6封装

应用

USB-PD和QC充电器

应用AC-DC的移动设备
