GMT/致新 G556C2P1U SOP-8 双电源分配开关

一般说明

G556C2P1U是用于自供电和总线供电通用串行总线（USB）应用的集成双通道100mΩ电源开关。

一些保护功能包括带回流的限流和热关机，以防止在连续重载或短路发生时由于功率消耗增加而导致灾难性开关故障。并且内置电荷泵用于驱动无寄生体二极管的N沟道MOSFET，以在开关断电时消除跨开关的任何反向电流。

OC是开路漏极输出报-告过流或过温事件，具有典型的9ms脱嵌超时时间。

特征

■ 100mΩ高侧MOSFET

■ 有4个版本的电流限制，可折叠

■ 工作范围：2.7V至5.5V

■ 400μS典型上升时间

■ 欠压锁定

■ 65μA静态电源电流

■ 1μA关机电源电流

■ 逻辑电平使能引脚，可与有源高或有源低版本一起使用

■ 断电时无反向电流

■ 脱嵌开路漏极过电流标志输出（OC）

应用

■ 高压侧电源保护开关

■ USB电源管理

■ USB主机和自供电Bubs

■ USB总线供电集线器

■ 热插拔电源

■ 蓄电池充电器电路

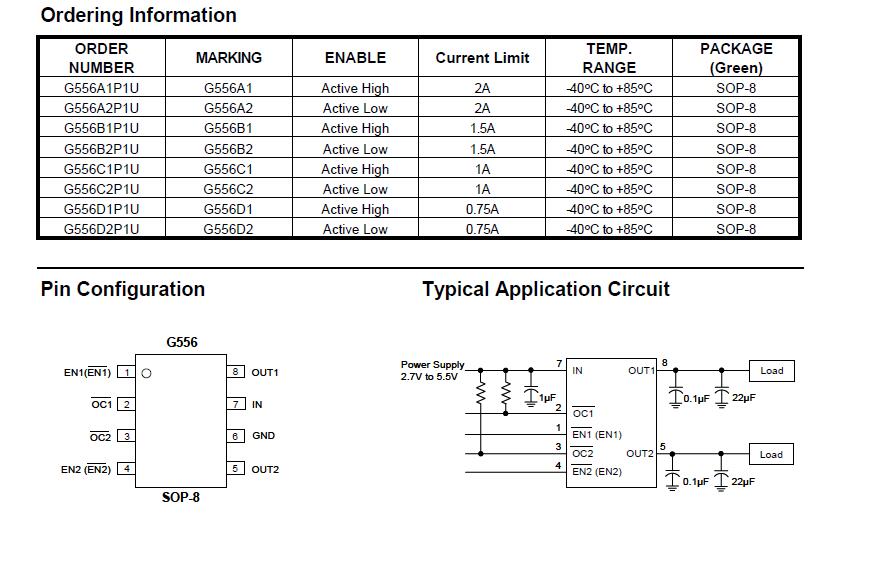

G556C2P1U产品规格书（部分）
